Торцовое биение рабочей поверхности стола

Торцовое биение рабочей поверхности стола

2.5 Торцовое биение рабочей поверхности стола

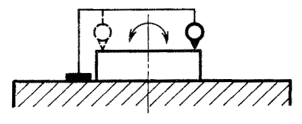

Черт. 3

Таблица 3

Диаметр рабочей поверхности стола, мм

Допуск, мкм, для станков классов точности

П

В

                До 500

6

4

Св.   500   » 1000

7

4

  »     1000 » 1600

8

5

Измерения - по ГОСТ 22267, разд. 18, метод 1, черт. 3.

2.6. Радиальное биение базирующей поверхности шлифовального шпинделя под круг

2.7. Осевое биение шлифовального шпинделя

Смотри также родственные термины:

2.2.5. Торцовое биение рабочей поверхности стола (шпинделя изделия)

Таблица 6

Наибольший диаметр обрабатываемого колеса мм

Допуск, мкм для станков классов точности

Н

П

В

А

До 125

6

4

3

2,5

Св. 125 » 200

8

5

4

3

» 200 » 320

10

6

5

4

» 320 » 500

12

8

6

5

» 500 » 800

16

10

8

6

» 800 » 1250

20

12

10

8

» 1250 » 2000

25

16

12

10

» 2000 » 3150

30

20

16

12

» 3150 » 5000

40

30

20

16

» 5000 » 12500

50

-

-

-


Черт. 7

Измерения - по ГОСТ 22267, разд. 18, метод 1, (черт. 7).

Измерительный наконечник прибора должен отстоять от оси вращения на расстоянии не менее 0,4 диаметра рабочей поверхности стола (шпинделя изделия). Измерения проводят поочередно при двух направлениях вращения стола. Влияние на результат измерения местных неровностей, пазов и т.д. следует исключить (например, располагая концевую меру длины между измерительным наконечником и проверяемой поверхностью).

Определения термина из разных документов: Торцовое биение рабочей поверхности стола (шпинделя изделия)


Словарь-справочник терминов нормативно-технической документации. . 2015.
